解析事例

ギガキャストマシン​（大規模鋳造解析）

大規模アセンブリ解析​

解析目的：ギガキャスト導入の事前確認として、鋳造時のマシンと金型の変形、応力などを評価する。

• 課題
  • ギガキャストマシンは従来のダイカストに比べて、大きな型締め力を有し、規模も大きい​
    • 従来のダイカストとは異なる問題が生じる可能性がある
    • 導入前にギガキャストによる鋳造工程の評価が必須
• 解決

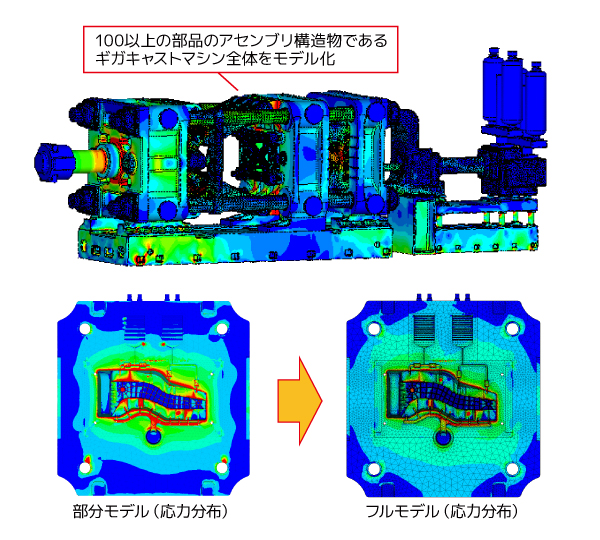

  • ADVENTUREClusterであればギガキャストマシンを全体をフルモデルとして解析可能
  • さらに、高速ソルバ―により大規模な解析モデルでも実用的な計算時間で解析可能
• 成果
  • ギガキャストマシン全体をフルモデル化することにより、高精度な鋳造工程の評価が可能に
